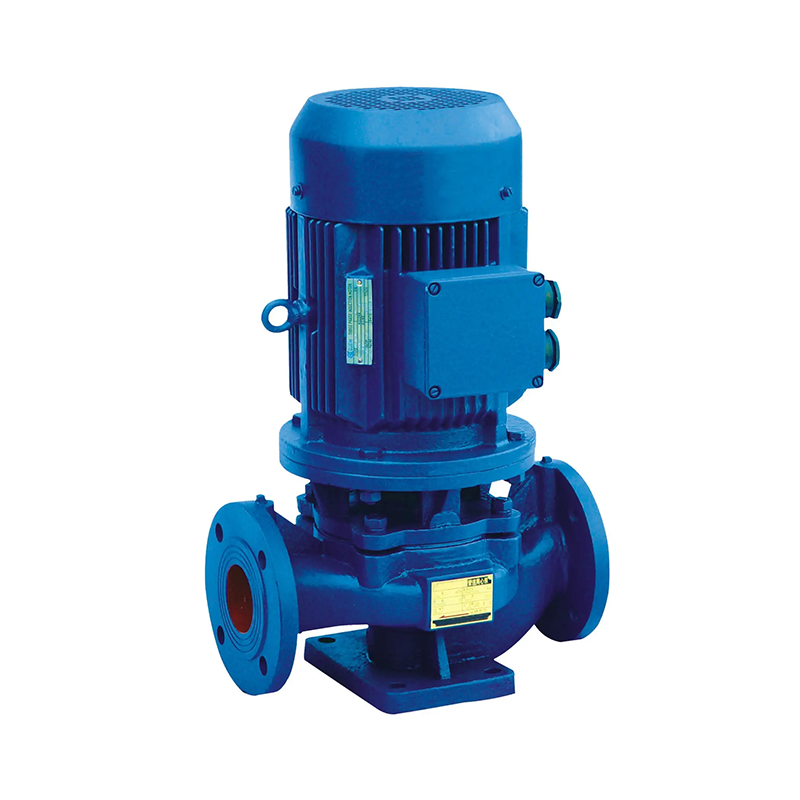

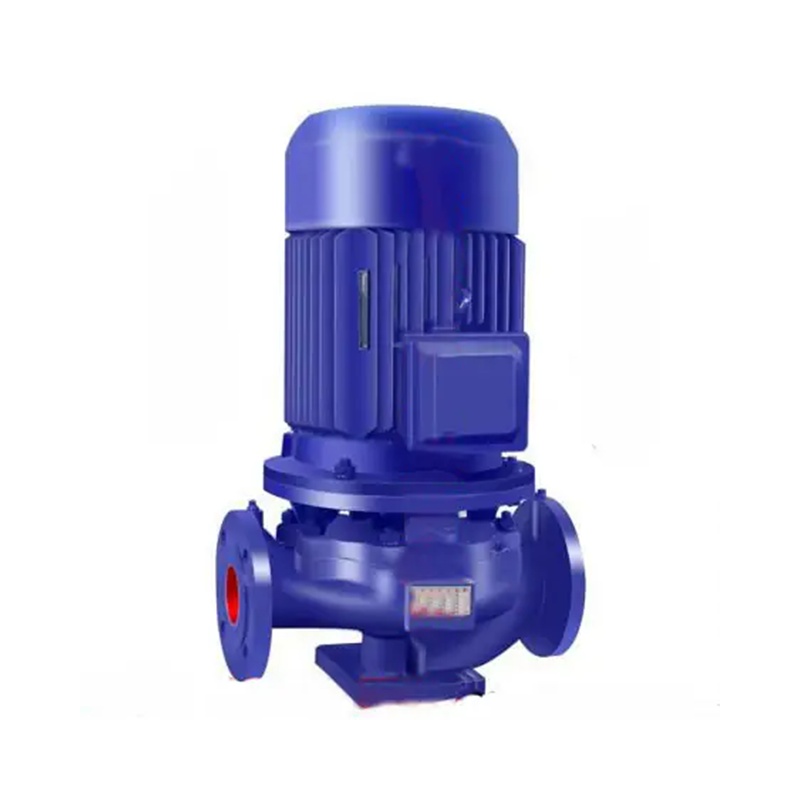

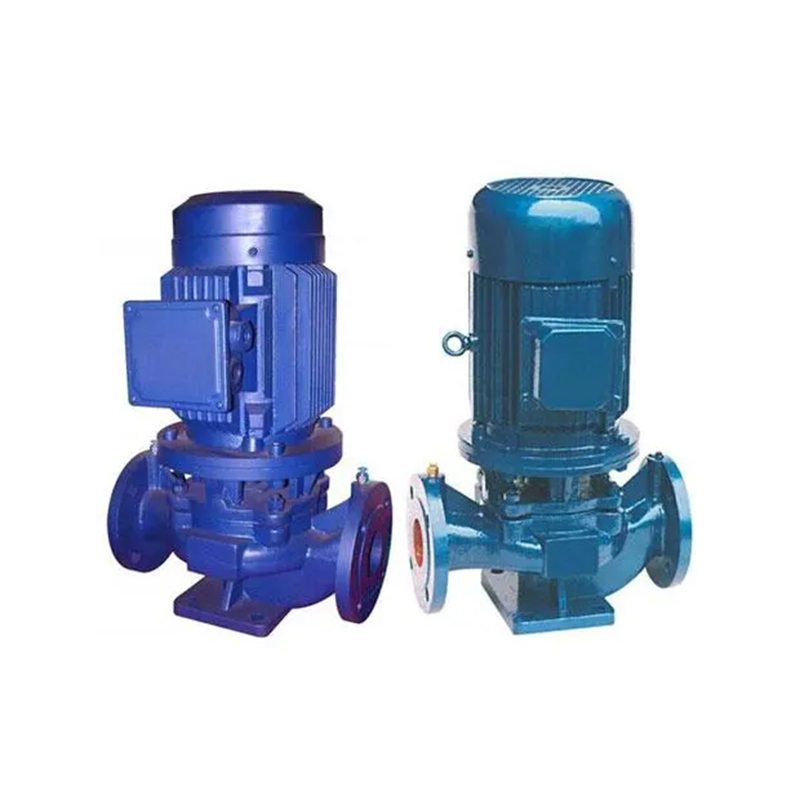

Вертикальный центробежный насос серии ISG
Трубопроводный центробежный насос типа ISG спроектирован и изготовлен в соответствии с рабочими параметрами центробежного насоса типа IS и трубопроводного насоса в соответствии со стандартом ISO2858 и стандартом трубопроводного центробежного насоса JB/T53058-93. В то же время насосы для горячей воды, высокотемпературные насосы, химические насосы, масляные насосы и т. д. производятся на основе типа ISG с учетом различных рабочих температур и сред.
- Функции
Трубопроводный центробежный насос типа ISG (и производный от него трубопроводный насос для горячей воды типа IRG, вертикальный насос типа IHG).
Одноступенчатый центробежный насос с односторонним всасыванием серии ISG имеет прямое соединение между двигателем и насосом, что упрощает конструкцию промежуточной передачи и повышает плавность работы. Уплотнение вала оснащено механическим уплотнением из твердого сплава. отсутствие утечек. Насос имеет трубопроводную конструкцию. Входное и выходное отверстие насоса можно установить в любом положении и в любом направлении трубопровода, как клапан. По сравнению с обычными горизонтальными насосами площадь помещения уменьшается на 30%.
- Использование продукта
1. Трубопроводный центробежный насос типа ISG используется для транспортировки чистой воды и других жидкостей с физическими и химическими свойствами, аналогичными чистой воде. Он подходит для промышленного и городского водоснабжения и канализации, подачи воды под давлением в высотных зданиях, орошения садов. противопожарное давление и соответствие оборудования. Рабочая температура T: ≤80 ℃.
2. Циркуляционный насос горячей воды (высокотемпературный) типа IRG (GRG) широко используется в котлах в энергетике, металлургии, химической промышленности, текстильной, бумажной промышленности, а также в гостиницах и ресторанах для циркуляционной транспортировки под давлением высокотемпературной горячей воды и циркуляционных насосах в городские системы отопления, рабочая температура IRG T: ≤120 ℃, рабочая температура GRG T: ≤240 ℃.
3. Трубопроводный химический насос типа IHG используется для транспортировки жидкостей, которые не содержат твердых частиц, являются коррозийными и имеют вязкость, близкую к воде. Они подходят для нефтяной, химической промышленности, металлургии, электроэнергетики, производства бумаги, пищевой, фармацевтической промышленности. синтетические волокна и другие отделы. Рабочая температура: -20℃-120℃.
4. Трубопроводный масляный насос типа YG используется для транспортировки нефтепродуктов, таких как бензин, дизельное топливо, керосин и т. д., рабочая температура T: -20℃-120℃.
- условия труда
1. Давление всасывания ≤1,0 МПа или рабочее давление системы насоса ≤1,6 МПа, то есть давление всасывания насоса + напор насоса ≤1,6 МПа, испытательное давление статического давления насоса составляет 2,5 МПа. При заказе укажите рабочее давление системы. Если рабочее давление насосной системы превышает 1,6 МПа, это следует указать отдельно при заказе. Для изготовления проточных частей и соединительных частей насоса использовать литые стальные материалы.
2. Температура окружающей среды <40 ℃, относительная влажность <95%.
3. Объемное содержание твердых частиц в транспортируемой среде не превышает 0,1% от единицы объема, а размер частиц <0,2 мм.
Примечание. Если используемая среда содержит мелкие частицы, укажите это при заказе, чтобы можно было использовать износостойкое механическое уплотнение.
- Значение модели
Например: ISG100-160(I)AB
ISG-вертикальный центробежный насос
100-номинальный диаметр входа и выхода насоса (мм)
Номинальный диаметр рабочего колеса 160 (мм)
Классификация I-трафика
Рабочее колесо AB после первой и второй резки
Рабочее колесо AB после первой и второй резки
- Параметры продукта
| Технические параметры вертикального трубопроводного насоса ISG | ||||||||
| модель | ПотокQ | Лифт (м) | эффективность(%) | Скорость（r/min） |
Мощность двигателя （kW） |
Требуемый НПШ（NPSH）r | масса（kg） | |
| (m3/h) | (L/S) | |||||||
| 15-80 | 1.5 | 0.42 | 8 | 34 | 2800 | 0.18 | 2.3 | 17 |
| 20-110 | 2.5 | 0.69 | 15 | 34 | 2800 | 0.37 | 2.3 | 25 |
| 20-160 | 2.5 | 0.69 | 32 | 25 | 2900 | 0.75 | 2.3 | 29 |
| 25-110 | 4 | 1.11 | 15 | 42 | 2900 | 0.55 | 2.3 | 26 |
| 25-1254 | 4 | 1.11 | 20 | 36 | 2900 | 0.75 | 2.3 | 28 |
| 25-125A | 3.6 | 1 | 16 | 35 | 2900 | 0.55 | 2.3 | 27 |
| 25-160 | 4 | 1.11 | 32 | 32 | 2900 | 1.5 | 2.3 | 39 |
| 25-160A | 3.7 | 1.03 | 28 | 31 | 2900 | 1.1 | 2.3 | 34 |
| 32-100 | 4.5 | 12.5 | 12.5 | 44 | 2900 | 0.55 | 2 | 27 |
| 32-100(I) | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.75 | 2 | 32 |
| 32-125 | 5 | 1.39 | 20 | 44 | 2900 | 0.75 | 2.3 | 28 |
| 32-125A | 4.5 | 1.25 | 16 | 43 | 2900 | 0.55 | 2.3 | 28 |
| 32-160 | 6.5 | 5 | 32 | 44 | 2900 | 1.5 | 2.3 | 39 |
| 32-160A | 4 | 1.1 | 25 | 34 | 2900 | 1.1 | 2 | 38 |
| 32-160(I) | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2 | 47 |
| 32-200 | 4.5 | 12.5 | 50 | 32 | 2900 | 3 | 2 | 55 |
| 32-200(I) | 6.3 | 1.75 | 50 | 33 | 2900 | 4 | 2 | 43 |
| 32-200A | 4 | 1.11 | 44 | 40 | 2900 | 2.2 | 2 | 74 |
| 40-100 | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.55 | 2.3 | 32 |
| 40-100A | 5.6 | 1.56 | 10 | 52 | 2900 | 0.37 | 2.3 | 32 |
| 40-125 | 6.3 | 1.75 | 20 | 46 | 2900 | 1.1 | 2.3 | 34 |
| 40-125A | 5.6 | 1.56 | 16 | 45 | 2900 | 0.75 | 2.3 | 33 |
| 40-160 | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.3 | 47 |
| 40-160A | 5.9 | 1.64 | 28 | 39 | 2900 | 1.5 | 2.3 | 43 |
| 40-160B | 5.5 | 1.53 | 24 | 38 | 2900 | 1.1 | 2.3 | 38 |
| 40-200 | 6.3 | 1.75 | 50 | 33 | 2900 | 4 | 2.3 | 74 |
| 40-200A | 5.9 | 1.64 | 44 | 31 | 2900 | 3 | 2.3 | 62 |
| 40-200B | 5.3 | 1.47 | 36 | 29 | 2900 | 2.2 | 2.3 | 52 |
| 40-250 | 6.3 | 1.75 | 80 | 28 | 2900 | 7.5 | 2.3 | 105 |
| 40-250A | 5.9 | 1.64 | 70 | 28 | 2900 | 5.5 | 2.3 | 98 |
| 40-250B | 5.5 | 1.53 | 60 | 27 | 2900 | 4 | 2.3 | 77 |
| 40-100(I) | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 | 34 |
| 40-100(I)A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 | 32 |
| 40-125(I) | 12.5 | 347 | 20 | 58 | 2900 | 1.5 | 2.3 | 38 |
| 40-125(I)A | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 | 33 |
| 40-160(I) | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.3 | 56 |
| 40-160(I)A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 | 47 |
| 40-160(I)B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 2.3 | 43 |
| 40-200(I) | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 | 85 |
| 40-200(I)A | 11.7 | 3.25 | 44 | 45 | 2900 | 4 | 2.3 | 75 |
| 40-200(I)B | 10.6 | 2.94 | 36 | 44 | 2900 | 3 | 2.3 | 63 |
| 40-250(I) | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 | 145 |
| 40-250(I)A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 | 95 |
| 40-250(I)B | 10.8 | 3 | 60 | 37 | 2900 | 5.5 | 2.3 | 94 |
| 40-250(I)C | 10 | 2.78 | 52 | 36 | 2900 | 5.5 | 2.3 | 88 |
| 50-100 | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 | 36 |
| 50-100A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 | 35 |
| 50-125 | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 | 43 |
| 50-125A | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 | 38 |
| 50-160 | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.3 | 59 |
| 50-160A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 | 51 |
| 50-160B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 2.3 | 47 |
| 50-200 | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 | 101 |
| 50-200A | 11.7 | 3.25 | 44 | 45 | 2900 | 4 | 2.3 | 80 |
| 50-200B | 10.6 | 2.94 | 36 | 44 | 2900 | 3 | 2.3 | 68 |
| 50-250 | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 | 160 |
| 50-250A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 | 115 |
| 50-250B | 10.8 | 3 | 60 | 37 | 2900 | 5.5 | 2.3 | 114 |
| 50-250C | 10 | 2.78 | 52 | 36 | 2900 | 5.5 | 2.3 | 108 |
| 50-100(I) | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 2.5 | 41 |
| 50-100(I)A | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 | 36 |
| 50-125(I) | 25 | 6.94 | 20 | 68 | 2900 | 3 | 2.5 | 56 |
| 50-125(I)A | 22.3 | 6.19 | 16 | 66 | 2900 | 2.2 | 2.5 | 48 |
| 50-160(I) | 25 | 6.94 | 32 | 63 | 2900 | 4 | 2.5 | 72 |
| 50-160(I)A | 23.4 | 6.5 | 28 | 62 | 2900 | 3 | 2.5 | 71 |
| 50-160(I)B | 21.6 | 6 | 24 | 58 | 2900 | 2.2 | 2.5 | 59 |
| 50-200(I) | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 2.5 | 108 |
| 50-200(I)A | 23.5 | 6.53 | 44 | 57 | 2900 | 5.5 | 2.5 | 107 |
| 50-200(I)B | 21.8 | 6.06 | 38 | 55 | 2900 | 4 | 2.5 | 100 |
| 50-250(I) | 25 | 6.94 | 80 | 50 | 2900 | 15 | 2.5 | 175 |
