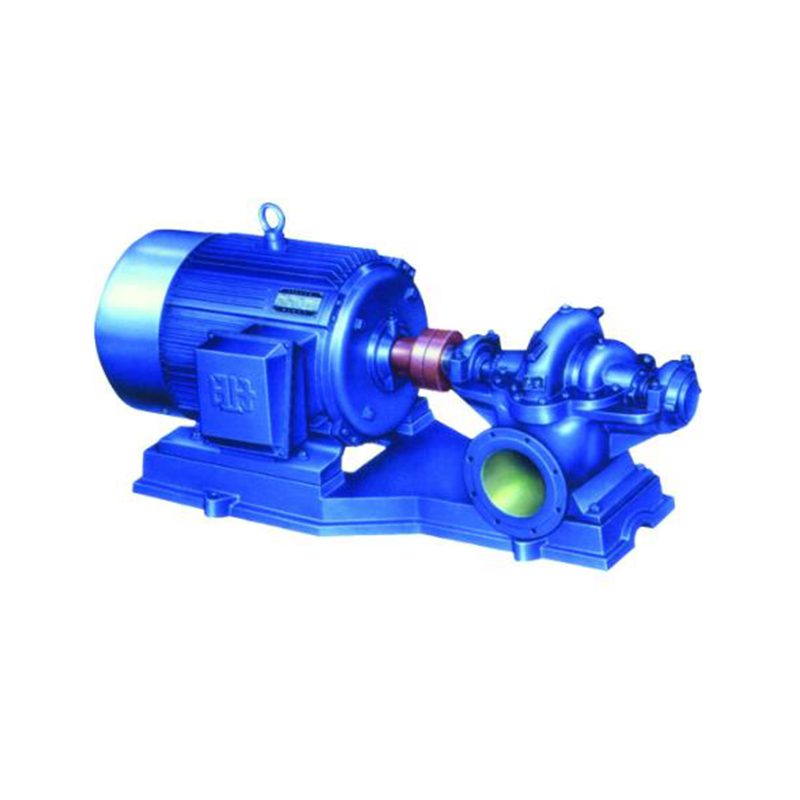

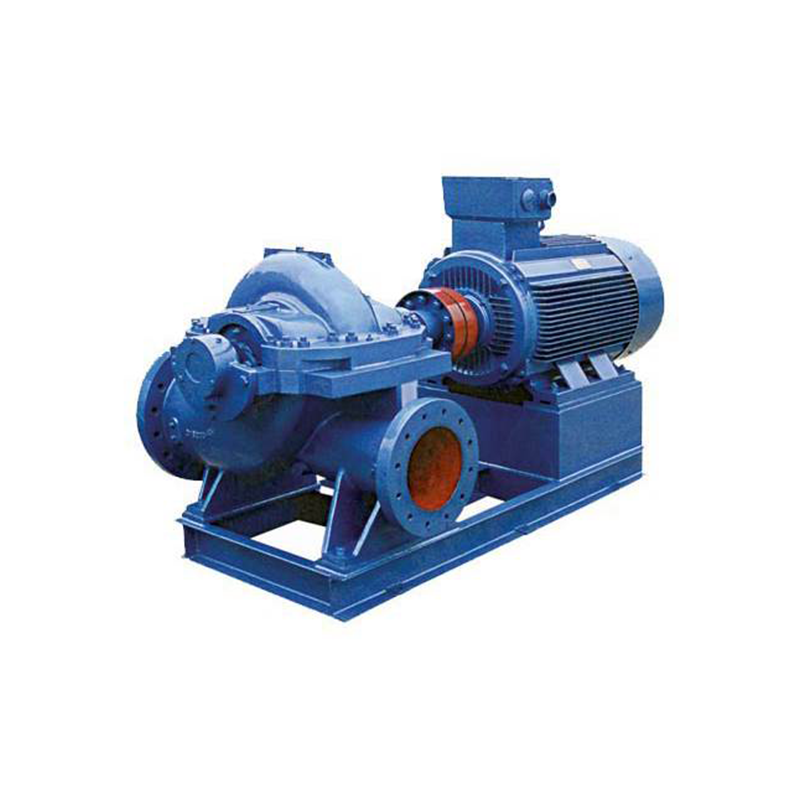

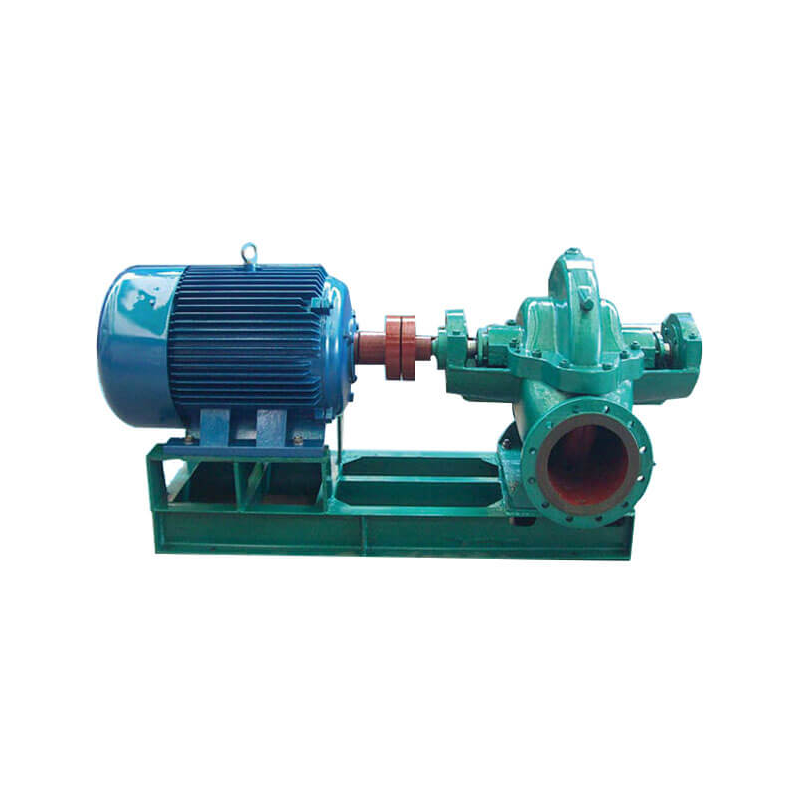

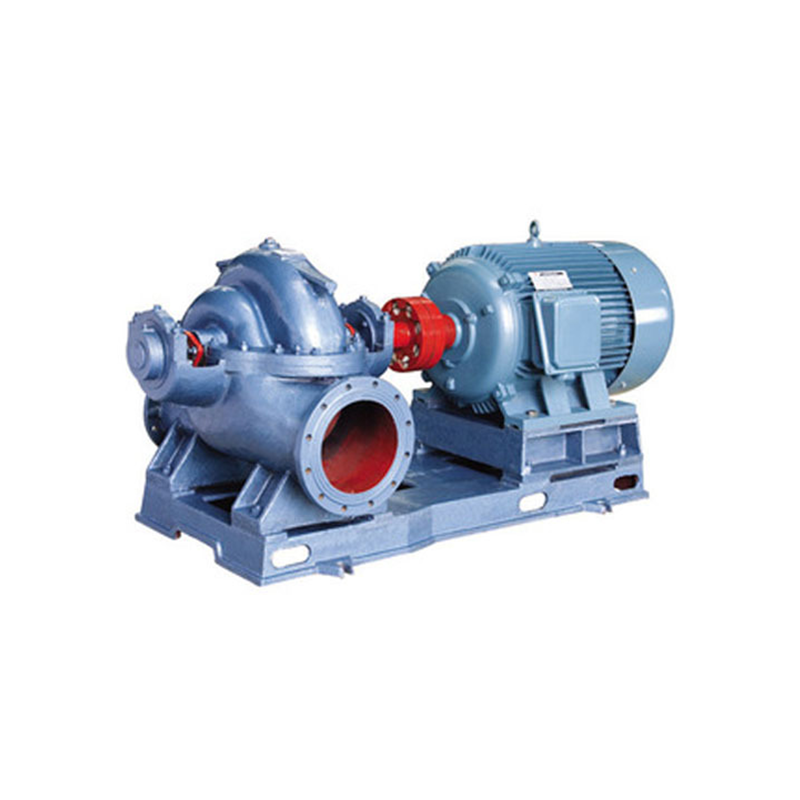

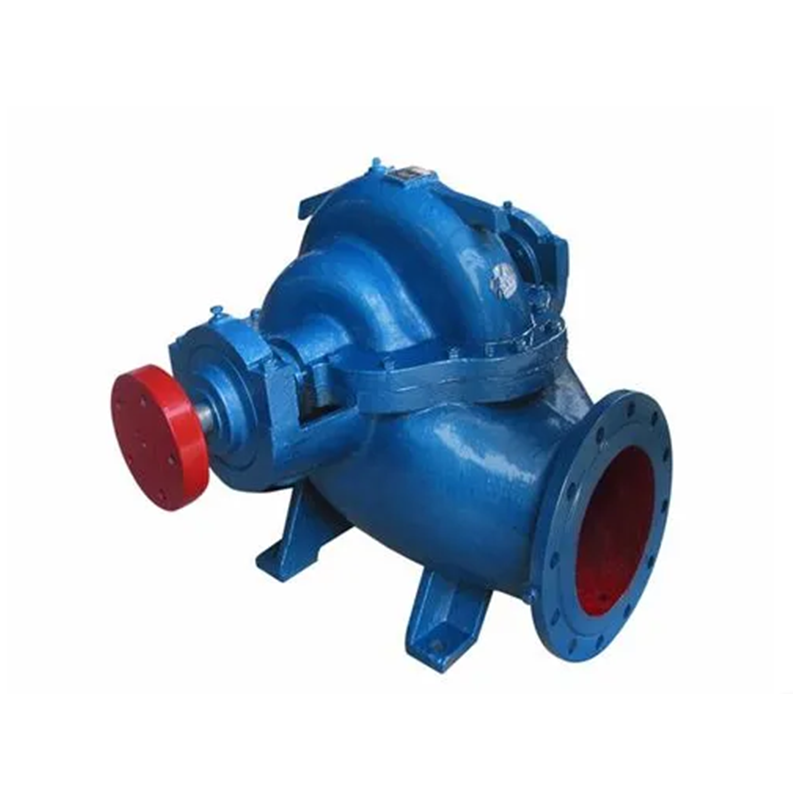

Центробежный насос двойного всасывания типа S, SH
Одноступенчатый центробежный насос двойного всасывания типа S (горизонтальный насос с разъемным корпусом) используется для транспортировки чистой воды или других жидкостей с физическими и химическими свойствами, близкими к воде. В соответствии с потребностями пользователя его можно использовать для транспортировки мутной, песчаной жидкости. Защита от воды или различных типов коррозии за счет изменения конструкции и материала насоса. Насосы этой серии подходят для заводов, шахт, городского водоснабжения и канализации, электростанций, дренажа и орошения сельскохозяйственных земель, а также различных проектов по водному хозяйству.
- Функции
Всасывающее и напорное отверстие одноступенчатого центробежного насоса двойного всасывания типа S расположены как под осью насоса, так и в горизонтальном направлении, перпендикулярном оси. Во время технического обслуживания нет необходимости разбирать впускные и выпускные трубы и двигатель. Если смотреть по направлению вращения, водяной насос вращается по часовой стрелке (в зависимости от потребностей пользователя его также можно изменить на вращение против часовой стрелки).
Основные части насоса включают в себя: корпус насоса, крышку насоса, рабочее колесо, вал, уплотнительное кольцо двойного всасывания, втулку вала и т. д.
Корпус насоса и крышка насоса образуют рабочую камеру рабочего колеса. На фланцах входа и выхода воды имеются трубные резьбовые отверстия для установки вакуумметров и манометров. Нижняя часть фланца входа и выхода воды оснащена резьбовым отверстием для слива воды.
Статически сбалансированное и проверенное рабочее колесо фиксируется на валу с помощью накидных гаек с обеих сторон втулки. Его осевое положение можно регулировать с помощью накидных гаек.
Вал насоса поддерживается двумя однорядными радиальными шарикоподшипниками. Подшипники установлены в корпусе подшипника, установленном на обоих концах корпуса насоса и смазанным маслом.
Уплотнительное кольцо двойного всасывания используется для уменьшения утечки воды из напорной камеры водяного насоса обратно в камеру всасывания.
Насос приводится в движение напрямую от электродвигателя через эластичную муфту. При необходимости также можно использовать трансмиссию двигателя внутреннего сгорания.
Уплотнение вала представляет собой мягкое уплотнение (в соответствии с потребностями пользователя может использоваться конструкция механического уплотнения).
- Значение модели
Например: 300С-90А-И
300-диаметр всасывающего отверстия 300 мм
S-одноступенчатый центробежный насос двойного всасывания
90-лифт 90м
Внешний диаметр крыльчатки небольшого размера A-car соответственно меняет тип насоса.
I-код материала токоведущих частей
- Параметры продукта
| модель | Трафик Q | Лифт Н | Скорость н | власть (KW) |
эффективность η |
Кавитационный запас r(m) | Примечание | |
| ( m 3 /h) | (m) | (r/min) | Мощность вала | Мощность двигателя | (%) | (старая модель) | ||
| 100S90 | 80 | 90 | 2950 | 30.1 | 37 | 65 | 2.5 | |
| 100S90A | 72 | 75 | 23 | 30 | 64 | 2.5 | ||
| 150S100 | 160 | 100 | 59.8 | 75 | 73 | 3.5 | ||
| 150S78 | 160 | 78 | 45 | 55 | 73.5 | 3.5 | 6sh-6 | |
| 150S78A | 144 | 62 | 33.8 | 45 | 72 | 3.5 | 6sh-6 A | |
| 150S50 | 160 | 50 | 27.3 | 37 | 80 | 3.9 | 6sh-9 | |
| 150S50A | 144 | 40 | 20.9 | 30 | 75 | 3.9 | 6sh-9 A | |
| 150S50B | 133 | 36 | 18.6 | 22 | 70 | 3.9 | 6sh-9B | |
| 200S95A | 280 | 95 | 91.7 | 110 | 79.2 | 5.3 | 8sh-6A | |
| 200S95B | 270 | 75 | 73.5 | 90 | 75 | 5.3 | 8sh-6B | |
| 200S63 | 280 | 63 | 58.3 | 75 | 82.7 | 5.8 | 8sh-9 | |
| 200S63A | 270 | 46 | 45.1 | 55 | 75 | 5.8 | 8sh-9 A | |
| 200S42 | 280 | 42 | 38.1 | 45 | 84.2 | 6 | 8sh-13 | |
| 200S42A | 270 | 36 | 33.1 | 37 | 80 | 6 | 8sh-13A | |
| 250S65 | 485 | 65 | 1450 | 109 | 132 | 78.6 | 3 | 10sh-6 |
| 250S65A | 468 | 54 | 89.4 | 110 | 77 | 3 | 10sh-6A | |
| 250S39 | 485 | 39 | 61.5 | 75 | 83.6 | 3.2 | 10sh-9 | |
| 250S39A | 468 | 30.5 | 49.3 | 55 | 79 | 3.2 | 10sh-9 A | |
| 250S24 | 485 | 24 | 36.9 | 45 | 85.8 | 3.5 | 10sh-13 | |
| 250S24A | 414 | 20.3 | 27.6 | 37 | 83 | 3.5 | 10sh-13 A | |
| 250S14 | 485 | 14 | 21.5 | 30 | 85.8 | 3.8 | 10sh-19 | |
| 250S14A | 432 | 11 | 15.8 | 18.5 | 82 | 3.8 | 10sh-19A | |
| 300S110 | 790 | 110 | 295.7 | 440 | 80 | 4 | ||
| 300S90 | 790 | 90 | 242.8 | 315 | 79.6 | 4 | 12sh-6 | |
| 300S90A | 756 | 78 | 217 | 280 | 74 | 4 | 12sh-6 A | |
| 300S90B | 720 | 67 | 180 | 220 | 73 | 4 | 12-sh6B | |
| 300S58 | 790 | 58 | 149.9 | 180 | 84.2 | 4.4 | 12sh-9 | |
| 300S58A | 720 | 49 | 118.6 | 160 | 81 | 4.4 | 12sh-9A | |
| 300S58B | 684 | 43 | 100 | 132 | 80 | 4.4 | 12sh-9B | |
| 300S32 | 790 | 32 | 79.2 | 110 | 86.8 | 4.6 | 12sh- 13 | |
| 300S32A | 720 | 26 | 60.7 | 75 | 84 | 4.6 | 12sh-13A | |
| 300S19 | 790 | 19 | 47 | 55 | 86.8 | 5.2 | 12sh- 19 | |
| 300S19A | 720 | 16 | 39.2 | 45 | 80 | 5.2 | 12sh-19A | |
| 300S12 | 790 | 12 | 30.4 | 37 | 84.8 | 5.5 | 12sh-28 | |
| 300S12A | 684 | 10 | 3.9 | 30 | 78 | 5.5 | 12sh-28 A | |
| 350S125 | 1260 | 125 | 534 | 710 | 80.5 | 5.4 | 14sh-6 | |
| 350S125A | 1181 | 112 | 462 | 630 | 78 | 5.4 | 14sh-6A | |
| 350S125B | 1098 | 96 | 373 | 500 | 77 | 5.4 | 14sh-6B | |
| 350S75 | 1260 | 75 | 303 | 355 | 85.2 | 5.8 | 14sh-9 | |
| 350S75A | 1170 | 65 | 247 | 280 | 84 | 5.8 | 14sh-9A | |
| 350S75B | 1080 | 55 | 197 | 220 | 82 | 5.8 | 14sh-9B | |
| 350S44 | 1260 | 44 | 173 | 220 | 87.5 | 6.3 | 14sh-13 | |
| 350S44A | 1116 | 36 | 131 | 160 | 84 | 6.3 | 14sh-13A | |
| 350S26 | 1260 | 26 | 102 | 132 | 87.5 | 6.7 | 14sh-19 | |
| 350S26A | 1116 | 21.5 | 78.8 | 90 | 83 | 6.7 | 14sh-19A | |
| 350S16 | 1260 | 16 | 64.5 | 75 | 85.3 | 7.1 | 14sh-28 | |
| 350S16A | 1044 | 13.4 | 48.8 | 55 | 48 | 7.1 | 14sh-28A | |
| 500S98 | 2020 | 95 | 970 | 678 | 800 | 79.5 | 4 | 20sh-6 |
| 500S98A | 1872 | 83 | 540 | 630 | 78.5 | 4 | 20sh-6A | |
| 500S98B | 1746 | 74 | 452 | 560 | 78 | 4 | 20sh-6B | |
| 500S59 | 2020 | 59 | 391 | 450 | 83 | 4.5 | 20sh-9 | |
| 500S59A | 1872 | 49 | 333 | 400 | 75 | 4.5 | 20sh-9A | |
| 500S59B | 1746 | 40 | 257 | 315 | 74 | 4.5 | 20sh-9B | |
| 500S35 | 2020 | 35 | 219 | 280 | 88 | 4.8 | 20sh-13 | |
| 500S35A | 1746 | 27 | 151 | 220 | 85 | 4.8 | 20sh-13A | |
| 500S22 | 2020 | 22 | 144.1 | 185 | 84 | 5.2 | 20sh-19 | |
| 500S22A | 1746 | 17 | 101 | 132 | 80 | 5.2 | 20sh-19A | |
| 500S13 | 2020 | 13 | 86.2 | 110 | 83 | 5.7 | 20sh-28 | |
| 600S75 | 3170 | 75 | 727 | 800 | 89 | 7.5 | 24sh-9 | |
| 600S75A | 2880 | 65 | 580 | 630 | 88 | 7.5 | 24sh-9A | |
| 600S47 | 3170 | 47 | 465 | 560 | 88 | 7.5 | 24sh-13 | |
| 600S32 | 3170 | 32 | 310 | 400 | 89 | 7.5 | 24sh-19 | |
| 600S32A | 2880 | 27 | 238 | 280 | 89 | 7.5 | 24sh-19A | |
| 600S22 | 3170 | 22 | 223 | 280 | 85 | 7.5 | 24sh-28 | |
| 600S22A | 2880 | 18.2 | 168.5 | 200 | 84.5 | 7.5 | 24sh-28A | |
| 800S32 | 5500 | 32 | 730 | 700 | 84 | 32sh-19 | ||
| 800S-32A | 5310 | 29 | 570 | 84 | 32sh-19 | |||
